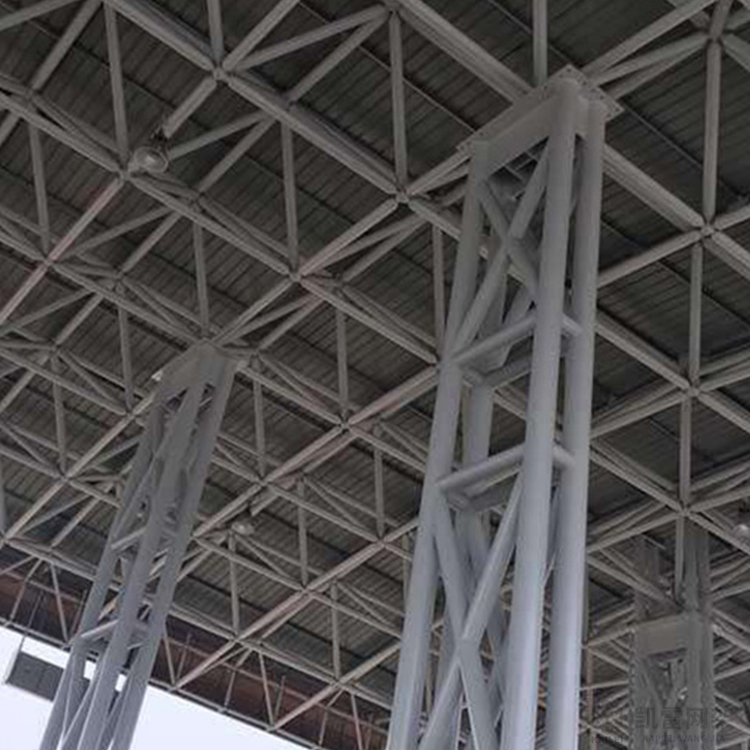

內蒙古收費站網架滑移施工工藝重點說明
一、收費站網架滑移法根據作用力分類
按滑移時力作用方向可分為牽引法及頂推法兩類。牽引法即將鋼絲繩鉤扎于網架前方，利用倒鏈牽引網架前進，作用點受拉力。頂推法即用千斤頂頂推網架后方，使網架前進，作用點受壓力。
二、收費站網架滑移裝置關鍵技術和設備
網架滑移分別采用兩臺10噸倒鏈進行，每側圈梁設置一臺倒鏈。
三、收費站網架滑移牽引點計算
由于牽引點處網架鋼管受到網架整體的牽引力，在滑移節段時，該處的60*3.5，該管截面積為621.2mm2，材質Q235B,按最不利狀態，拉力=網架摩阻力=87.4kN，考慮1.2倍安全系數，應力為87.4*1000*1.2/546.6=191.7Mpa，小于210Mpa的允許應力，因此網架滑移時桿件受力穩定。
四、收費站網架滑移用預埋件
滑移用預埋件與網架預埋板重合，利用網架預埋板作為滑移用預埋板。
五、收費站網架滑移法工藝
收費站網架滑移方法選擇累計滑移法，滑移累積法安裝網架穩定性高，可以減小單條網架的撓度；滑移單元自身必須是幾何不變體系，同時有足夠的剛度，否則應進行加固?；茰?zhǔn)備工作完畢，進行全面檢查無誤，開始試滑50公分，再檢查無誤，正式滑行。
